液壓增壓閥工作原理

2021-08-11 17:27:33 liuxinde

液壓增壓閥,液壓增壓器

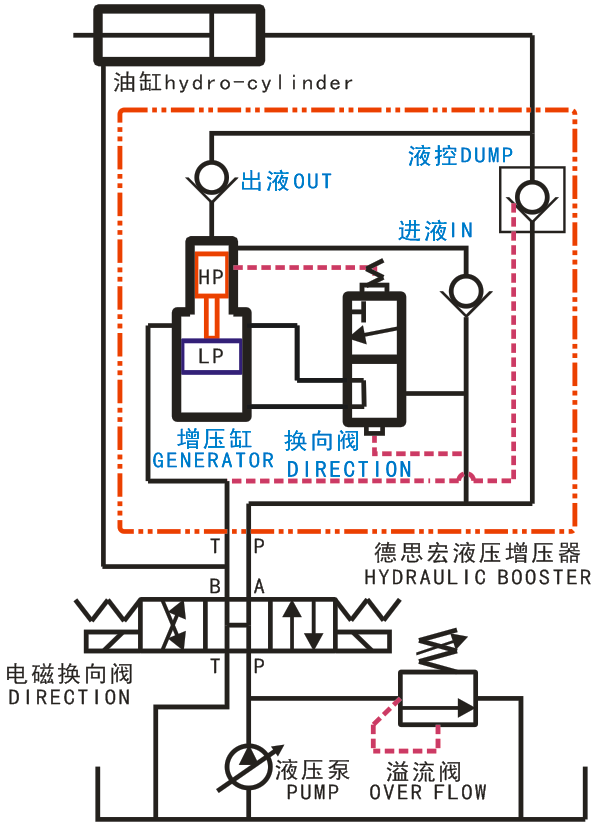

液壓增壓閥又稱油壓增壓器、連續自動增壓器、往復增壓器、液壓增壓器、液壓放大器等,工作原理如上圖所示:

    液壓增壓閥本質上就是自動化增壓缸。

液壓增壓閥為虛線框內所有零件,包含低壓活塞LP,高壓活塞HP,液控?fù)Q向閥,進液?jiǎn)蜗蜷y,出液?jiǎn)蜗蜷y,液控單向閥,外部殼體。

當電磁換向閥換向到右位時候,低壓系統供油至液壓增壓器P口,低壓液壓油經過進液?jiǎn)蜗蜷y,到達高壓活塞HP頂部,推動高、低壓活塞向下運動;

當高壓活塞HP到達下止點位置時候,液控?fù)Q向閥先導控制口上腔與低壓液壓油接通,由于先導控制口上腔面積比下腔大,液控?fù)Q向閥將往下移動,實現自動換向。

液控?fù)Q向閥換向后,低壓液壓油從P口進入,經過液控?fù)Q向閥,到達低壓活塞LP底部,推動高壓活塞HP向上運動,壓縮高壓活塞HP頂部液柱,這時,進液?jiǎn)蜗蜷y將關閉,出液?jiǎn)蜗蜷y打開,輸出高壓液壓油。

當高壓活塞HP到達上止點位置時候,液控?fù)Q向閥先導控制口上腔將與回油接通,先導控制口下腔的壓力油將推動換向閥往上移動,再次換向到圖上所示位置。

如此往復,實現連續增壓。

當電磁換向閥換向到中位時候,液壓增壓器自動保壓。

當電磁換向閥換向到左位時候,低壓系統供油至液壓增壓閥T口,頂開內部液控單向閥,同時也供油至負載油缸有桿腔,推動油缸回程。
